数据模型与查询语言

一个复杂的应用程序可能会有更多的中间层次，比如基于 API 的 API，不过基本思想仍然是一样的：每个层都通过提供一个明确的数据模型来隐藏更低层次中的复杂性。

如 SQL、Cypher、SPARQL、Datalog 都是 声明式（declarative）的，只需指定所需数据的模式， 结果必须符合哪些条件以及数据如何转换（排序、分组、聚合），不必说明如何实现这一目标，背后数据库系统的 查询优化器决定。查询引擎隐藏了实现细节。

关系模型与文档模型

几十年过去，关系数据仍主导着许多数据管理场景， SQL 在关系模型这个核心之上不断吸收其他数据类型，例如增加了对 XML、JSON 和图数据的支持。

2010 年代，NoSQL 成了试图撼动关系数据库统治地位的最新流行语。NoSQL 并非某项特定技术，而是围绕新数据模型、模式灵活性、可伸缩性和开源许可模式形成的一组宽泛理念。另一些数据库则以 NewSQL 自居，力图在保留传统关系数据库的数据模型和事务保证的同时，提供 NoSQL 系统的可伸缩性。

NoSQL 留下的持久影响，通常以JSON表示数据的 文档模型（document model），最初由 MongoDB、Couchbase 等专用文档数据库推广，如今大多数关系数据库也加入了JSON支持。

对象关系不匹配

数据若存储在关系表中，就需要一个笨拙的转换层，在应用代码中的对象与数据库的表、行、列模型之间来回转换。两种模型之间的这种脱节，有时称为 阻抗不匹配（impedance mismatch） 。

对象关系映射 ORM

ActiveRecord、Hibernate 等对象关系映射（ORM）框架减少了转换层所需的样板代码，但也时常遭到批评 6。

例如，要获取用户评论列表 还需要显示每条评论的作者信息，手写SQL可能 检索评论表是直接连接用户表，一起返回。ORM 可能傻傻的对 N 条评论逐条查询评论作者信息。

有些 ORM 可以缓存数据库查询结果，减轻数据库负载，协助管理模式迁移如 Prisma。但是有一天 ORM 框架 无人维护停止更新了，给你带来的是灾难。可能有的 ORM 框架还有漏洞，你用的时候可能连源代码都没看过。

用于一对多关系的文档数据模型

例如下面的，一对多关系（one-to-many relationship）

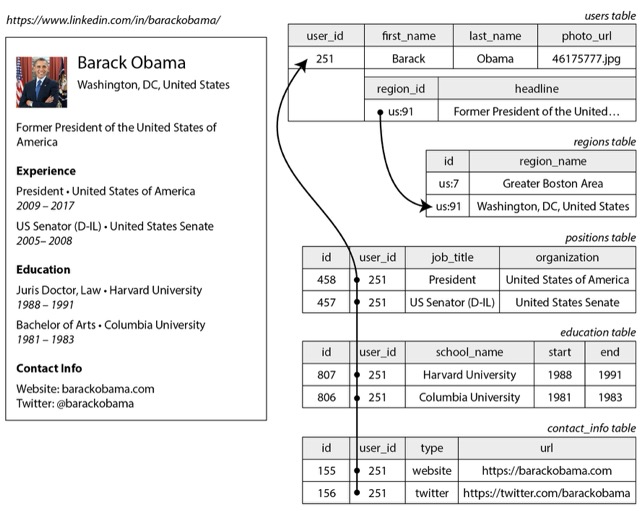

图3-1 使用关系模式表示 Linkedin 个人资料

还可以表示为 JSON 文档，

{
    "user_id": 251,
    "first_name": "Barack",
    "last_name": "Obama",
    "headline": "Former President of the United States of America",
    "region_id": "us:91",
    "photo_url": "/p/7/000/253/05b/308dd6e.jpg",
    "positions": [
        {"job_title": "President", "organization": "United States of America"},
        {"job_title": "US Senator (D-IL)", "organization": "United States Senate"}
    ],
    "education": [
        {"school_name": "Harvard University", "start": 1988, "end": 1991},
        {"school_name": "Columbia University", "start": 1981, "end": 1983}
    ],
    "contact_info": {
        "website": "https://barackobama.com",
        "twitter": "https://twitter.com/barackobama"
    }
}

个人资料与职位、教育经历、联系信息之间的一对多关系，在数据中形成了一棵树，JSON 表示则明确呈现了这种树状结构

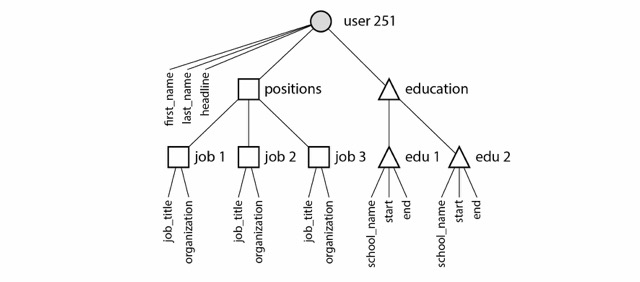

图3-2 一对多关系形成树状结构

规范化、反规范化与连接

上面模型中的地区，单独使用了一张表，用户表记录引用地区id。但直接在用户记录中存地区名称字符串也是可行的。

选择存储 ID 还是文本字符串，实质上是在决定是否 规范化（normalization） 。使用 ID 时，数据更加规范化：对人有意义的信息（如 Washington, DC 这段文字）只存储一份，其他地方都用仅在数据库内有意义的 ID 来引用它。若直接存储文本，这段有意义的信息就会复制到每条使用它的记录中；这样的表示便是 反规范化（denormalized） 的。

但是规范化也是有代价的，每次显示含有ID的记录时，都要多做一次查找，把ID解析成人能读懂的信息。

SELECT users.*, regions.region_name
    FROM users
    JOIN regions ON users.region_id = regions.id
    WHERE users.id = 251;

文档数据库既能存储规范化数据，也能存储反规范化数据。JSON 数据模型很容易加入额外的反规范化字段；另一方面，许多文档数据库对连接支持较弱，采用规范化表示很不方便。有些文档数据库完全不支持连接，只能在应用代码中自行完成：先取回含有 ID 的文档，再发起第二次查询，用 ID 找到另一个文档。

MongoDB 也可以通过聚合管道中的 $lookup 算子执行连接：

db.users.aggregate([
    { $match: { _id: 251 } },
    { $lookup: {
        from: "regions",
        localField: "region_id",
        foreignField: "_id",
        as: "region"
    } }
])

规范化的权衡

规范化数据写入较快（因为只有一个副本），查询却较慢（因为需要连接）；反规范化数据通常读取较快（连接更少）， 写入代价却更高（需更新更多副本，也占用更多磁盘空间）。

还要考虑进程在更新中途崩溃时，数据库能否保持一致。支持原子事务的数据库更容易维护一致性，但并非所有数据库都能为跨多个文档的操作提供原子性。

中小规模系统通常也更适合规范化数据模型，既不必费心维持多个副本的一致，执行连接的成本也还可以接受。到了超大规模，连接的代价就可能成为问题。

社交网络案例研究中的反规范化

如推特的物化时间线实际上并不保存每条帖子的正文，每个条目只存储帖子ID、发帖用户的ID，以及少量用于识别转帖和回复的附加信息。

SELECT posts.id, posts.sender_id
    FROM posts
    JOIN follows ON posts.sender_id = follows.followee_id
    WHERE follows.follower_id = current_user
    ORDER BY posts.timestamp DESC
    LIMIT 1000

每次读取时间线时，服务仍要做两次连接：按帖子 ID 取回正文，以及点赞数、回复数等统计信息；再按发帖用户 ID 取回其用户名、头像和其他资料。

把 ID 补全为人类可读信息的过程称为 补全ID（hydrating IDs） ，本质上就是在应用代码中完成连接。

可伸缩性最好的方案，可能是把一部分数据反规范化，同时让另一部分保持规范化。你必须仔细权衡信息的变化频率与读写成本；而成本又可能由极端情况主导。

规范化与反规范化本身无所谓好坏，不过是在读写性能和实现成本之间作取舍。

多对一与多对多关系

下面的用户表和职位表、组织表，体现出了 多对一和多对多的关系。

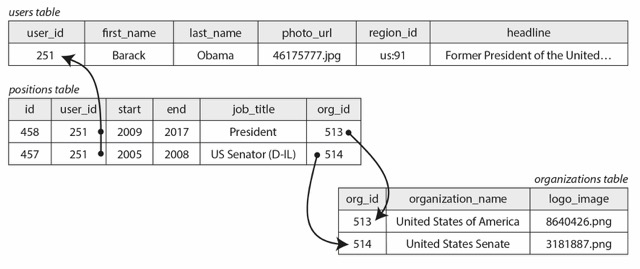

图3-3 关系模型中的多对多关系

多对一和多对多关系很难塞进一个字包含的JSON文档，它们更适合规范化表示。

{
    "user_id": 251,
    "first_name": "Barack",
    "last_name": "Obama",
    "positions": [
        {"start": 2009, "end": 2017, "job_title": "President", "org_id": 513},
        {"start": 2005, "end": 2008, "job_title": "US Senator (D-IL)", "org_id": 514}
    ],
    ...
}

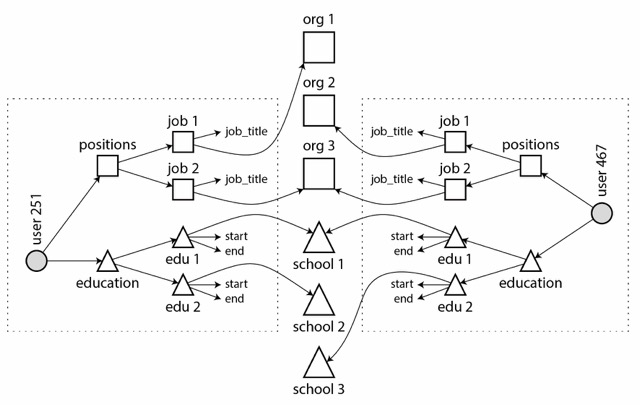

图3-4 文档模型中的多对多关系 每个虚线框内的数据可以组成一份文档

规范化表示只在一处存储关系，再依靠 二级索引 从两个方向高效查询，关系模式中，可以让数据库分别为 position 表的 userid 和 orgid 列建立索引。

文档模型中，数据库则需要索引 position 数组内各对象的 orgid 字段，许多文档数据库以及支持 JSON 的关系数据库，都能为文档内部的值建立这种索引。

星型与雪花型：分析模式

数据仓库通常采用关系模型，其表结构有几种广泛使用的惯例：星型模式（star schema）、雪花模式（snowflake schema）、维度建模（dimensional modeling），以及 一张大表（OBT）。

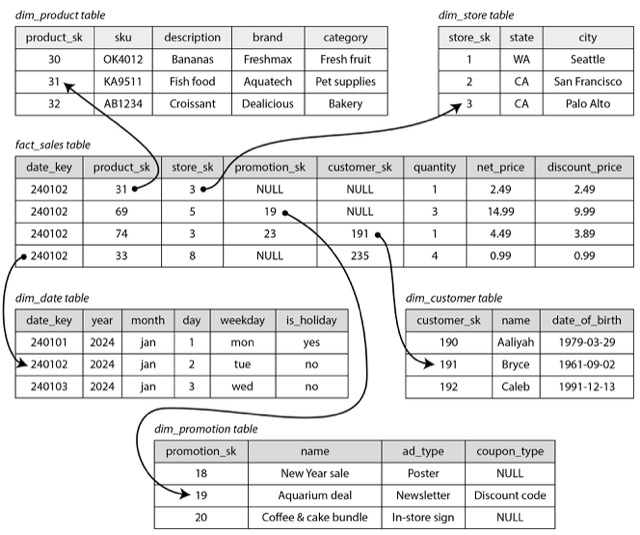

图3-4 用于数据仓库的星型模式示例

通常会把每项事实记录为独立事件，因为这样能为日后的分析保留最大的灵活性。星型模式，这个名称源自表关系的可视化形状 事实表位于中央，周围环绕着维度表。

星型模式的变体还有 雪花模式，其中的维度会进一步分解成子维度，如让 dim_product 的每一行以外键引用品牌与类别。

雪花模式比星型模式更规范化，但星型模式通常更受青睐，因为分析师使用起来更简单。

有些数据仓库模式更进一步，完全省去维度表，把维度信息放进事实表的反规范化列中。实质上就是预先计算事实表与维度表的连接。这种方法称为 一张大表（OBT）；它虽然占用更多存储空间，有时却能让查询更快。

何时使用那种模型

支持文档数据模型的主要论据是模式灵活性、因局部性而拥有更好的性能，以及对于某些应用程序而言，它更接近应用程序使用的对象模型。

关系模型则以更好地支持连接、多对一和多对多关系作为回应。

应用程序中的数据具有类似文档的结构（即一对多关系树，通常一次性加载整棵树），那么使用文档模型可能是个好主意。

有些应用允许用户自行安排项目排序，如待办清单或问题跟踪器中，用户通过拖拽任务来重新排序，文档模型很适合这种，只需把项目或项目ID按顺序存入JSON数组即可。关系数据库没有表示这种可重新排序列表的标准方式，只能利用各种技巧。

文档模型中的模式灵活性

大多数文档数据库以及关系数据库中的 JSON 支持，都不会强制文档中的数据采用何种模式。关系数据库的 XML 支持通常带有可选的模式验证。没有模式意味着可以向文档中添加任意键和值；读取时，客户端也无法确定文档究竟会包含哪些字段。

文档数据库有时称为 无模式（schemaless） ，但这具有误导性，因为读取数据的代码通常假定某种结构。即存在隐式模式，只是不由数据库强制执行。

当应用程序想改变数据格式时，如文档数据库和关系型数据库可能分别这么搞：

if (user && user.name && !user.first_name) {
    // 2023 年 12 月 8 日之前写入的文档没有 first_name
    user.first_name = user.name.split(" ")[0];
}
ALTER TABLE users ADD COLUMN first_name text DEFAULT NULL;
UPDATE users SET first_name = split_part(name, ' ', 1); -- PostgreSQL
UPDATE users SET first_name = substring_index(name, ' ', 1); -- MySQL

读写的数据局部性

文档通常以单个连续字符串的形式存储，编码为 JSON、XML 或其二进制变体（如 MongoDB 的 BSON）。如果应用程序经常需要访问整个文档（例如把它渲染到网页上），这种 存储局部性 会带来性能优势。

关系型数据库分散在多张表中，就需要多次查找索引才能检索完整，可能产生更多磁盘寻道并花费更长时间。

局部性优势适用于同时需要修改文档大部分内容，即使只访问大型文档的一小部分，数据库通常也要加载整个文档，更新时一般还要重写整个文档。

文档的查询语言

关系型数据库通常用SQL，文档数据库则五花八门。

假设每当发现一种动物就向数据库添加一条观察记录，现在生成报告，每个月观察到多少条鲨鱼。

PostgreSQL

SELECT date_trunc('month', observation_timestamp) AS observation_month,
    sum(num_animals) AS total_animals
FROM observations
WHERE family = 'Sharks'
GROUP BY observation_month;

MongoDB 表示

db.observations.aggregate([
    { $match: { family: "Sharks" } },
    { $group: {
    _id: {
        year: { $year: "$observationTimestamp" },
        month: { $month: "$observationTimestamp" }
    },
    totalAnimals: { $sum: "$numAnimals" }
    } }
]);

文档和关系数据库的融合

文档数据库和关系数据库最初采用截然不同的数据管理方法，随着时间推移，两者越来越相似。

关系数据库增加了对 JSON 类型和查询算子的支持，也能够为文档内部的属性建立索引；MongoDB、Couchbase、RethinkDB 等文档数据库，则增加了连接、二级索引和声明式查询语言。

图数据模型

一个图由两种对象组成：顶点（vertices，也称为 节点，即 nodes，或 实体，即 entities）和 边（edges，也称为 关系，即 relationships，或 弧，即 arcs）。多种数据都可以建模为图，典型的例子包括：

学过数据结构都知道，图可以使用 邻接表（adjacency list）、邻接矩阵（adjacency matrix）表示，邻接表适合图便利， 邻接矩阵适合机器学习。

属性图 property graph 模型，Neo4j、Memgraph 等。三元组存储 triple store 模型，Datomic、Blazegraph 等。

四种图查询语言（Cypher、SPARQL、Datalog 和 GraphQL），以及 SQL 对图查询的支持。

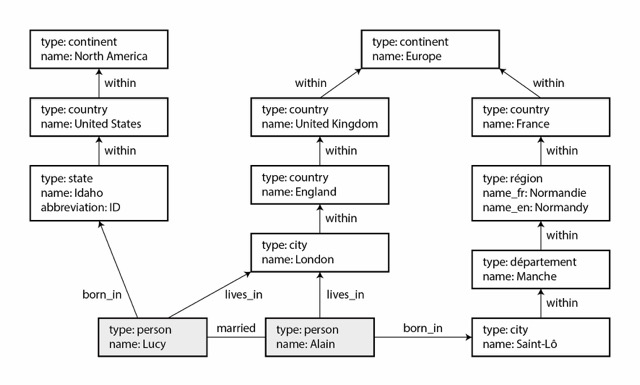

图中有两个人，来自爱达荷州的 Lucy 和来自法国圣洛的 Alain。他们已经结婚，现居伦敦。每个人和每个地点都表示为顶点，彼此之间的关系则表示为边。

图3-6 图结构数据示例

属性图

把图存储看成两个关系表：一张存储顶点，另一张存储边

使用关系模式表示属性图

CREATE TABLE vertices (
    vertex_id integer PRIMARY KEY,
    label text,
    properties jsonb
);

CREATE TABLE edges (
    edge_id integer PRIMARY KEY,
    tail_vertex integer REFERENCES vertices (vertex_id),
    head_vertex integer REFERENCES vertices (vertex_id),
    label text,
    properties jsonb
);

CREATE INDEX edges_tails ON edges (tail_vertex);
CREATE INDEX edges_heads ON edges (head_vertex);

Cypher 查询语言

Cypher 是属性图的查询语言，最初为 Neo4j 图数据库而创。

部分数据，以 Cypher 查询表示

CREATE
    (namerica :Location {name:'North America', type:'continent'}),
    (usa :Location {name:'United States', type:'country' }),
    (idaho :Location {name:'Idaho', type:'state' }),
    (lucy :Person {name:'Lucy' }),
    (idaho) -[:WITHIN ]-> (usa) -[:WITHIN]-> (namerica),
    (lucy) -[:BORN_IN]-> (idaho)

查找从美国移居欧洲者的 Cypher 查询

MATCH
    (person) -[:BORN_IN]-> () -[:WITHIN*0..]-> (:Location {name:'United States'}),
    (person) -[:LIVES_IN]-> () -[:WITHIN*0..]-> (:Location {name:'Europe'})
RETURN person.name

SQL 中的图查询

可以在关系数据库中表示图数据,但用 SQL 查询它就很复杂。

使用递归公用表表达式，以 SQL 写出相同的查询

WITH RECURSIVE

    -- in_usa 是美国境内所有位置的顶点 ID 集合
    in_usa(vertex_id) AS (
        SELECT vertex_id FROM vertices
            WHERE label = 'Location' AND properties->>'name' = 'United States' ❶
      UNION
        SELECT edges.tail_vertex FROM edges ❷
            JOIN in_usa ON edges.head_vertex = in_usa.vertex_id
            WHERE edges.label = 'within'
    ),

    -- in_europe 是欧洲境内所有位置的顶点 ID 集合
    in_europe(vertex_id) AS (
        SELECT vertex_id FROM vertices
            WHERE label = 'location' AND properties->>'name' = 'Europe' ❸
      UNION
        SELECT edges.tail_vertex FROM edges
            JOIN in_europe ON edges.head_vertex = in_europe.vertex_id
            WHERE edges.label = 'within'
    ),

    -- born_in_usa 是所有在美国出生的人的顶点 ID 集合
    born_in_usa(vertex_id) AS ( ❹
        SELECT edges.tail_vertex FROM edges
            JOIN in_usa ON edges.head_vertex = in_usa.vertex_id
            WHERE edges.label = 'born_in'
    ),

    -- lives_in_europe 是所有居住在欧洲的人的顶点 ID 集合
    lives_in_europe(vertex_id) AS ( ❺
        SELECT edges.tail_vertex FROM edges
            JOIN in_europe ON edges.head_vertex = in_europe.vertex_id
            WHERE edges.label = 'lives_in'
    )

    SELECT vertices.properties->>'name'
    FROM vertices
    -- 连接以找到那些既在美国出生 *又* 居住在欧洲的人
    JOIN born_in_usa ON vertices.vertex_id = born_in_usa.vertex_id ❻
    JOIN lives_in_europe ON vertices.vertex_id = lives_in_europe.vertex_id;

同一个查询用 Cypher 只需 4 行，用 SQL 却要写 31 行，这恰恰说明选对数据模型和查询语言会带来多大差别。而这还只是开始；还有更多细节需要考虑，例如如何处理环，以及选择广度优先还是深度优先遍历。

三元组存储与 SPARQL

三元组存储模型大体上与属性图模型相同，只是用不同的词汇描述同样的思想。

在三元组存储中，所有信息都以非常简单的三部分陈述来存储：（主语、谓语、宾语）。例如，在三元组（Jim、喜欢、香蕉）中，Jim 是主语，喜欢 是谓语（动词），香蕉 是宾语。

三元组的主语相当于图中的一个顶点，宾语则是以下两者之一：

  1. 字符串、数字等原始数据类型的值。这时，三元组的谓语和宾语相当于主语顶点上某项属性的键和值。例如，三元组（lucy、birthYear、1989）相当于顶点 lucy 拥有属性 {"birthYear": 1989}。
  2. 图中的另一个顶点。这时，谓语相当于图中的边，主语是尾部顶点，宾语是头部顶点。例如，在（lucy、marriedTo、alain）中，lucy 和 alain 都是顶点，谓语 marriedTo 则是连接二者的边标签。

部分数据，以 Turtle 三元组表示

@prefix : <urn:example:>.
_:lucy a :Person.
_:lucy :name "Lucy".
_:lucy :bornIn _:idaho.
_:idaho a :Location.
_:idaho :name "Idaho".
_:idaho :type "state".
_:idaho :within _:usa.
_:usa a :Location.
_:usa :name "United States".
_:usa :type "country".
_:usa :within _:namerica.
_:namerica a :Location.
_:namerica :name "North America".
_:namerica :type "continent".

简洁写法

@prefix : <urn:example:>.
_:lucy a :Person; :name "Lucy"; :bornIn _:idaho.
_:idaho a :Location; :name "Idaho"; :type "state"; :within _:usa.
_:usa a :Location; :name "United States"; :type "country"; :within _:namerica.
_:namerica a :Location; :name "North America"; :type "continent".

RDF 数据模型

使用的 Turtle 语言，实际上是对 资源描述框架（RDF，Resource Description Framework）数据进行编码的一种方式；

RDF 是专为 语义网（Semantic Web）设计的数据模型。RDF 数据也可以采用其他编码，例如用更为冗长的 XML 表示。Apache Jena 等工具可以在不同 RDF 编码之间自动转换。

RDF XML 语法表示示例

<rdf:RDF xmlns="urn:example:"
         xmlns:rdf="http://www.w3.org/1999/02/22-rdf-syntax-ns#">

    <Location rdf:nodeID="idaho">
        <name>Idaho</name>
        <type>state</type>
        <within>
            <Location rdf:nodeID="usa">
                <name>United States</name>
                <type>country</type>
                <within>
                    <Location rdf:nodeID="namerica">
                        <name>North America</name>
                        <type>continent</type>
                    </Location>
                </within>
            </Location>
        </within>
    </Location>

    <Person rdf:nodeID="lucy">
        <name>Lucy</name>
        <bornIn rdf:nodeID="idaho"/>
    </Person>
</rdf:RDF>

SPARQL 查询语言

SPARQL 是一种面向 RDF 数据模型的三元组存储查询语言。（它是 SPARQL Protocol and RDF Query Language 的缩写，读作 “sparkle”。）SPARQL 早于 Cypher；

PREFIX : <urn:example:>

SELECT ?personName WHERE {
 ?person :name ?personName.
 ?person :bornIn / :within* / :name "United States".
 ?person :livesIn / :within* / :name "Europe".
}

二者结构十分相似。下面两个表达式是等价的（SPARQL 中的变量以问号开头）：

(person) -[:BORN_IN]-> () -[:WITHIN*0..]-> (location) # Cypher

?person :bornIn / :within* ?location. # SPARQL

Amazon Neptune、AllegroGraph、Blazegraph、OpenLink Virtuoso、Apache Jena 以及其他多种三元组存储都支持 SPARQL。

Datalog 递归关系查询

Datalog 是比 SPARQL 和 Cypher 更古老的语言。

Datalog 实际上基于关系数据模型，而不是图模型；Datalog 尤其擅长对图进行递归查询。

数据的子集，表示为 Datalog 事实

location(1, "North America", "continent").
location(2, "United States", "country").
location(3, "Idaho", "state").

within(2, 1). /* 美国在北美 */
within(3, 2). /* 爱达荷州在美国 */

person(100, "Lucy").
born_in(100, 3). /* Lucy 出生在爱达荷州 */

Datalog 是 Prolog 的一个子集。

用Datalog表示查询语句

within_recursive(LocID, PlaceName) :- location(LocID, PlaceName, _). /* 规则 1 */

within_recursive(LocID, PlaceName) :- within(LocID, ViaID), /* 规则 2 */
 within_recursive(ViaID, PlaceName).

migrated(PName, BornIn, LivingIn) :- person(PersonID, PName), /* 规则 3 */
 born_in(PersonID, BornID),
 within_recursive(BornID, BornIn),
 lives_in(PersonID, LivingID),
 within_recursive(LivingID, LivingIn).

us_to_europe(Person) :- migrated(Person, "United States", "Europe"). /* 规则 4 */
/* us_to_europe 包含行 "Lucy"。 */

了解一下就行了，这些东西99%此生用不倒。

GraphQL

GraphQL 的用途，是让运行在用户设备上的客户端软件（例如移动应用或 JavaScript Web 应用的前端）请求一份特定结构的 JSON 文档，其中恰好包含渲染用户界面所需的字段。借助 GraphQL 接口，开发者可以迅速修改客户端代码中的查询，而无须改动服务端 API。

采用 GraphQL 的组织通常需要一套工具，把 GraphQL 查询转换成对内部服务的请求，而这些内部服务往往使用 REST 或 gRPC。

此外还要应对授权、限流和性能等问题。

群聊应用的 GraphQL 查询示例

query ChatApp {
    channels {
        name
        recentMessages(latest: 50) {
            timestamp
            content
        sender {
            fullName
            imageUrl
        }
    replyTo {
        content
        sender {
            fullName
        }
    }
    }
    }
}

上面查询的一种可能响应

{
"data": {
    "channels": [
        {
        "name": "#general",
        "recentMessages": [
        {
        "timestamp": 1693143014,
        "content": "Hey! How are y'all doing?",
        "sender": {"fullName": "Aaliyah", "imageUrl": "https://..."},
        "replyTo": null
        },
        {
            "timestamp": 1693143024,
            "content": "Great! And you?",
            "sender": {"fullName": "Caleb", "imageUrl": "https://..."},
            "replyTo": {
            "content": "Hey! How are y'all doing?",
            "sender": {"fullName": "Aaliyah"}
        }
},
...

事件溯源与 CQRS

数据都以写入时的形式接受查询——无论它是 JSON 文档、表中的行，还是图中的顶点和边。然而在复杂应用中，有时很难找到一种数据表示，能够满足所有查询和展现数据的需求。在这种情况下，可以用一种形式写入数据，再从中派生出多种针对不同读取方式优化的表示。

写入数据最简单、最快且表意最清楚的方式，就是写入 事件日志（event log）：每次写入数据时，都将它编码成一个自包含的字符串（也许是 JSON），其中带有时间戳，再追加到事件序列中。日志中的事件是 不可变的（immutable）：你永远不会修改或删除它们，只会向日志追加更多事件（后来的事件可以取代早先事件的效力）。事件可以包含任意属性。

以事件作为权威数据源，并把每次状态变化都表达为事件，这种思路称为 事件溯源（event sourcing）。维护独立的读取优化表示，并从写入优化的表示中派生它们，这种原则称为 命令查询责任分离（Command Query Responsibility Segregation，CQRS）。

事件溯源可以构建在任何数据库之上，不过也有一些系统是专为这种模式设计的，例如 EventStoreDB、MartenDB（基于 PostgreSQL）和 Axon Framework。也可以使用 Apache Kafka 之类的消息代理来存储事件日志，并通过流处理器使物化视图保持最新；

数据框、矩阵与数组

上面数据模型，通常即用于事务处理，也用于分析。

还有一些数据模型常见于分析或科学场景，却很少出现在 OLTP 系统中：数据框（dataframe），以及矩阵等多维数值数组。

R 语言、Python 的 pandas 库、Apache Spark、ArcticDB 和 Dask 等系统，都支持数据框这种数据模型。数据科学家经常用它为训练机器学习模型准备数据；它也广泛用于数据探索、统计分析和数据可视化等场景。

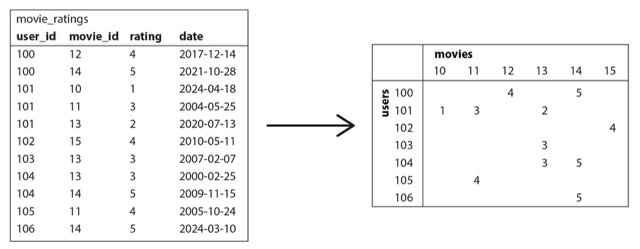

图3-9 将电影评分的关系数据库转换为矩阵表示
